Digitalizace: Připravte se na analogovou tmu

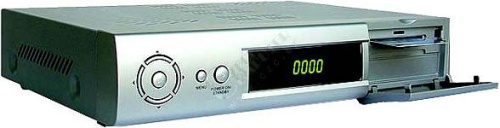

Kombinovaný přijímač Opticum 4100TSCX umožňuje příjem jak klasického digitálního pozemního televizního vysílání DVB-T, tak vysílání satelitního DVB-S navíc včetně integrované čtečky karet Conax. Samozřejmostí je implementace veškerých funkcí, které přináší digitální vysílání, jako je elektronický programový průvodce EPG. Při koupi aktivní antény (není součástí balení) nabízí zařízení možnost přímého příjmu televize i rozhlasu bez instalace dalších rozvodů, samozřejmě však lze použít již existující kabeláže pro připojení externí antény na střeše pro zkvalitnění příjmu. Při použití s běžnými televizory jsou podporovány dva v Evropě používané televizní standardy PAL a SECAM.

Přijímač disponuje potřebným množstvím vstupů a výstupů, mezi nimiž nechybí základní průchozí anténní konektor a následně i dalšího přijímacího zařízení. Dále nechybí dvojice klasických konektorů Euro SCART, kompozitní výstup nebo výstupu zvuku (stereo a S/PDIF). Samozřejmostí je možnost automatického ladění programů a podpora teletextu a titulků. Nechybí ani přehledné OSD menu v českém jazyce. Rozměry zařízení jsou 360 x 88 x 210 mm a součástí balení je i dálkové ovládání. Více informací o zařízení se dozvíte v našem obchodě (zde).

Terminus Technicus: Připravte se na analogovou tmu

Na úvod si povíme něco málo o různých typech vysílání, abych vás do celé problematiky alespoň trochu více zasvětil, neboť vysílání se nedělí na pouhé dvě skupiny analogové / digitální, jak by si mohl nejeden z vás myslet. Pokud vás však rozdělení jednotlivých podskupin vysílání nezajímá, pokračujte v čtení dále od části „Obsah balení“. Pouze doplním, že za zdroj informací nám posloužila otevřená encyklopedie Wikipedie.

Krom již několika let používaných standardů, analogového pozemního vysílání (A-TV), analogového satelitního vysílání a analogového kabelového vysílání (CATV), vstupují v posledních letech do popředí také jednotlivé typy digitálního vysílání. Jmenujme předně digitální pozemní vysílání (DVB-T), digitální kabelové vysílání (DVB-C), digitální satelitní vysílání (DVB-S), vysílání pro mobilní zařízení (DVB-H) a vysílání přes internet (IPTV). Jak mi dáte jistě za pravdu, vzhledem k brzkému ukončení analogového vysílání, se nemá smysl příliš dlouze této problematice věnovat, koneckonců za dobu jeho působení (přes tři čtvrtě století) si jistě obrázek o jeho kvalitách dokázal udělat každý z nás. Navíc rozsah tohoto článku by na popis všech standardů bohužel nedostačoval, a tak oželíme popis i vysílání pro mobilní zařízení (DVB-H) a vysílání přes internet (IPTV). Věnovat se však budeme zbylým standardům, které jsme si výše uváděli.

*DVB-T (z anglického Digital Video Broadcasting – Terrestrial) je standard digitálního televizního vysílání přes pozemní vysílače.

Na rozdíl od analogového vysílání jsou programy komprimovány (v současnosti se nejvíce používá formát MPEG-2, výjimečně dokonalejší MPEG-4), což umožňuje daleko lepší využití frekvenčního spektra. Prakticky to znamená, že na jednom kanále místo jedné televizní stanice vysílá tzv. multiplex, který může obsahovat hned několik televizních stanic, rozhlasových stanic a doplňkových služeb, ke kterým patří zejména EPG (Electronic Program Guide = Elektronický programový průvodce), superteletext, popř. další interaktivní služby (on-line nákupy, hlasování, e-mail, jednoduché hry). Pro ukládání českých znaků v EPG a titulcích se používá znaková sada ISO/IEC 6937. V současné době jsou v České republice uděleny licence na provozování 3 dočasných multiplexů v DVB-T: Multiplex A, Multiplex B, Multiplex C.

*DVB-C je standard digitálního televizního vysílání v sítích kabelových televizí. Systém je kódován pomocí MPEG-2, v budoucnu se plánuje i MPEG-4.

Schéma vysílacího systému DVB-C

Krátký popis jednotlivých bloků:

>>> Zdrojové kódování a MPEG-2 multiplex (MUX): video, audio a datové proudy jsou multiplexovány do MPEG-2 PS (MPEG-2 Programového toku). Jeden nebo více PS jsou spojovány do MPEG-2 TS (MPEG-2 transportních proudů; to je základ digitálních proudů, které přijímají doma home Set-Top-Boxy (STB). Povolené datové toky pro transport MPEG-2 jsou závislé na počtu modulačních parametrů: mohou být povoleny rozsahy od 6 do 64 Mbit/s (viz níže)

>>> MUX přizpůsobení a energetický rozptyl: MPEG-2 TS je identifikován jako sekvence datových paketů pevné délky (188 bajtů) Tato technika se nazývá náhodné kódování, bajtová sekvence je sladěna.

>>> Externí kodér: první úrovní zabezpečení je použití na odesílaná data za použití nedvojkového blokového kódu Reed-Solomon RS (204, 188), umožňující korekci až 8 špatných bajtů na každý 188-bajtový paket.

>>> Externí interleaver: je použit pro přeskupení přenášených datových sekvencí jako cesta pro odstranění chyb v dlouhých chybových sekvencích. Prokládají se sekvence, mezi snímky, aby nedošlo k chybě na snímku, ale jenom k malé chybě na všech snímcích multiplexu.

>>> Bajty/m-tuple konverze: data v bajtech jsou zakódována do bitových m-tuples (m = 4, 5, 6, 7, or 8).

>>> Rozdílné kódování: dva z nejvyššího bajtu na každé m-tuple jsou zakódovány v pořadí, které dává drsnost signálu.

>>> QAM Mapper: bitovou sekvenci mapuje na základní skupinu digitálních sekvencí z komplexních symbolů. Je povolen 5 modulačních módů: 16-QAM, 32-QAM, 64-QAM, 128-QAM, 256-QAM.

>>> Základní tvarování: QAM signál je filtrován s raised-cosine tvarovacím filtrem v pořadí pro odstranění vzájemných rušení na přijímací straně.

>>> DAC: digitální signál je převeden na analogový signál za pomocí DA převodníku (DAC) a modulován na radio frekvenční signál (RF)

Dostupné přenosové rychlosti DVB-C, za předpokladu poměru 1.15 mezi šířkou pásma a symbolovou rychlostí. Hodnoty v Mbit/s.

Technický popis přijímače:

Pro příjem se používá zařízení Set-Top-Box. Ten obsahuje tyto části:

> Front-end and ADC: analogový RF signál je konvertován na mezifrekvenci a transformován na digitální signál pomoci AD převodníku (ADC).

> QAM demodulátor na mezifrekvenci

> Rozdílové dekódování

> Výstupní prokládání

> Výstupní dekódování

> MUX přizpůsobení

> MPEG-2 demultiplexování a zdrojové dekódování

*DVB-S je standard satelitního digitálního televizního vysílání, jehož příjem je realizován prostřednictvím satelitu.

Tento standard je používán po celé Evropě a větší části zbytku světa. Pro transport datových streamů je použita QAM nebo QPSK modulace. V současné době se však již pracuje na novější verzi DVB-S2. Tento nově navrhovaný standard pro vysílání obrazových dat pomocí satelitů, se od současného DVB-S liší především použitou kompresí. Zatímco DVB-S pracuje s kompresí MPEG-2, novější DVB-S2 již využívá komprese H.264 MPEG-4, která je často spojena s vysíláním v normě HDTV. Zatím se však DVB-S2 pouze testuje a řádné vysílání se objeví až za několik roků.
