PC Sestava CC Home

Společnost Czech Computer nabízí nejen počítače velkých výrobců (HP, Lenovo, Fujitsu), ale i vlastní PC sestavy. V nabídce si lze vybrat již hotové sestavy nebo počítač podle vlastních představ a požadavků nakonfigurovat. K recenzi jsem dostal počítač řady CC Home, který reprezentuje hardware střední kategorie určený pro domácnosti .

Počítač byl dodán v tradiční papírové krabici, která poskytuje dostatečnou ochranu i při méně šetrném zacházení během transportu. Hardware počítače se ukrývá v bílém toweru s typovým označením EuroCase 450W P4 ML 5493. Základ sestavy tvoří motherboard ASUS P5L osazený procesorem Pentium D 820 a 1024 MB RAM. Multimediální výkon zaručuje grafická karta z produkce společnosti Gainward s čipem GeForce 7600GS. Podrobnější hardwarovou specifikaci najdete v následující tabulce.

PC Sestava CC Home

Tower a design

Úvod recenze věnujeme popisu použitého toweru. EuroCase ML5493 je jedním z produktů stejnojmenné české společnosti, která de facto ovládá český trh s počítačovými skříněmi. Model ML5493 nepatří k nejlevnějším nabídce EuroCase. Dílenské zpracování je sice na dobré úrovni, ale design přední masky nepůsobí příliš reprezentativně.

Počítačové skříně podléhají určitým módním trendům, a proto není bílý Eurocase právě ideální. V domácí pracovně se počítač stává nejen pracovním nástrojem, ale i bytovým doplňkem. Pochopitelně design a barva toweru jsou ovlivněny subjektivním vkusem, ale obecně lze do domácího prostředí lépe zakomponovat towery tmavších odstínů.

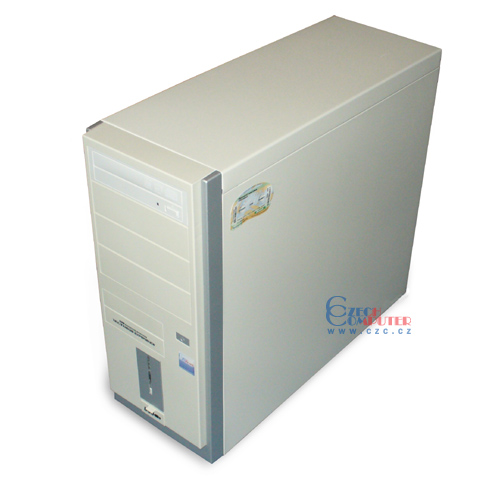

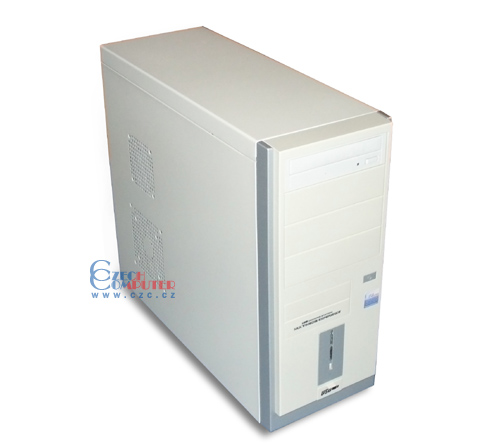

Tower EuroCase 450W P4 ML 5493

Počítačová skříň umožňuje instalaci až čtyř 5,25“ zařízení a tří 3,5“ (HDD, FDD, ZIP). EuroCase bohužel neobsahuje kovový rámeček, který by umožnil připojení dalších tří pevných disků. Veškerá zařízení (disky, DVD) jsou s kostrou toweru spojena pomocí šroubových spojů. Levá bočnice obsahuje dva průduchy, které lze využít pro výměnu vzduchu a odvětrávání toweru. Níže položený průduch může odvádět teplo z prostoru grafické karty a PCI slotů. Druhý otvor je určen pro výměnu vzduchu nad procesorem.

Zadní panel CC Home

Vnitřní konstrukce toweru umožňuje osazení dvou ventilátorů. Na předním čele je otvor pro nasávání studeného vzduchu do prostoru pod pevnými disky a na zadním panelu se nachází pozice pro odvádění tepla od procesoru. Popisované pozice lze vybavit 80 mm ventilátory. Určitou kompenzací za chudší výbavu skříně je 450 W napájecí zdroj, který uspokojí i energeticky náročný hardware v podobě Pentia D820 a GFX.

Porty a rozhraní

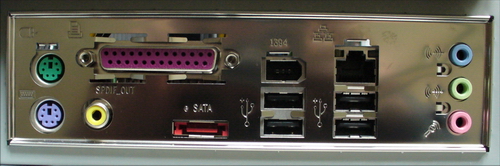

Možnosti připojení periférií k počítači CC Home jsou mírně nadstandardní. Sestava nabízí celkem šest USB 2.0 portů, na zadním panelu toweru jsou vyvedeny čtyři, na předním čele pak další dva porty, které jsou zakryty malými „dvířky“ s logem. Zadní strana toweru, mimo uvedených USB portů, nabízí klasické PS/2 porty, dále paralelní rozhraní, FireWire pro připojení kamery apod. Gigabitové připojení k ethernetu zajišťuje čip Attansic L1. Počítač díky čipsetu ICH7 podporuje 5.1 zvukový výstup. Panel mimo klasických 3,5 mm jack konektorů obsahuje i koaxiální S/PDIF-out. Za zmíněný nadstandard lze považovat externí konektor pro eSATA zařízení.

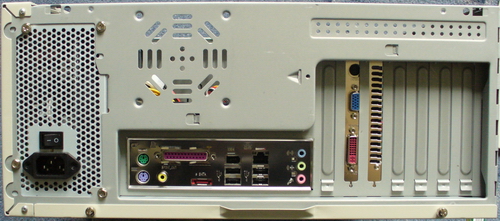

Zadní panel

Základní deska

Základní deska ASUS P5L je založena na čipsetu Intel Lakeport i945P a pracuje s FSB frekvencemi 533, 800 a 1066 MHz. Rychlost komunikace mezi čipsetem a paměťmi proto teoreticky dosahuje propustnosti až 10,7 GB/s. Základní deska disponuje čtyřmi sloty pro DDR2-667 paměti, které umožňují osadit moduly o celkové kapacitě až 4 GB. Paměti mohou pracovat v dvoukanálovém modu (dual channel).

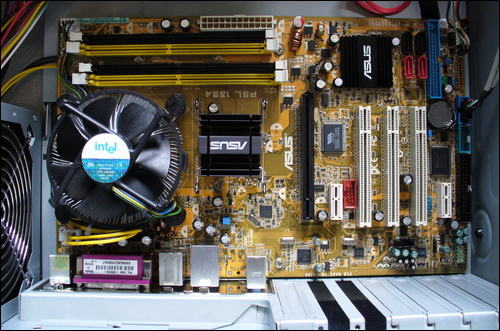

Základní deska

Model ASUS P5L je dostupný v několika verzích. Nejlevnější ASUS P5L bývá označován přídomkem 1394, kvůli integrovanému rozhraní FireWire. Deska je standardních rozměrů formátu ATX. Rozmístění jednotlivých komponentů je poměrně přehledné. Board je vybaven 24-pinovým ATX a 4-pinovým napájecím vstupem.

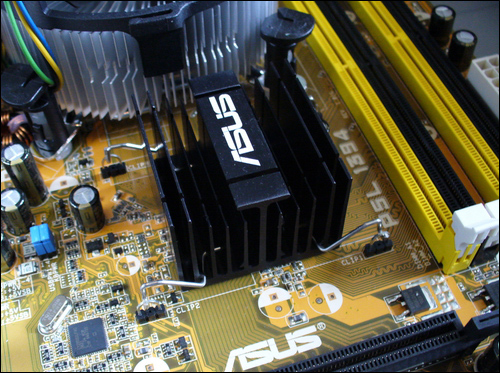

Systémová sběrnice FSB pracuje na taktu 800 MHz. Komunikaci mezi jednotlivými částmi hardware zajišťuje čipová sada Lakeport i945P s jižním můstkem Intel 82801GB ICH7. Severní část čipsetu je chlazena pasivně, pomocí masivního chladiče. Chlazení severní a jižní části čipsetu je řešeno samostatně, jednotlivé části nejsou propojeny pomocí heatpipe. Vzhledem k rozumnému návrhu PCB je chladič čipsetu v dostatečné vzdálenosti od PCI-E slotu a proto není problém zapojit grafické karty s pasivním chlazením. Výbavu desky doplňují tři PCI sloty a dva PCI-E 1x.

Čipset

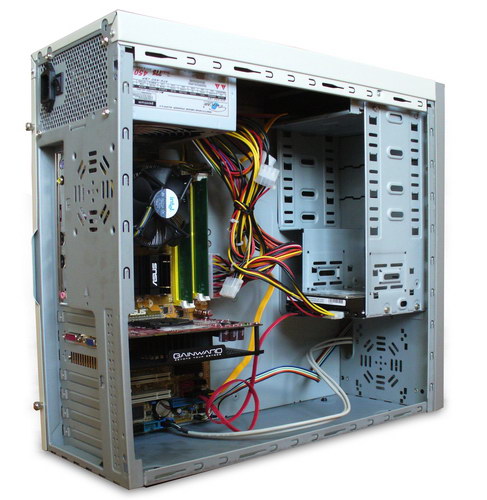

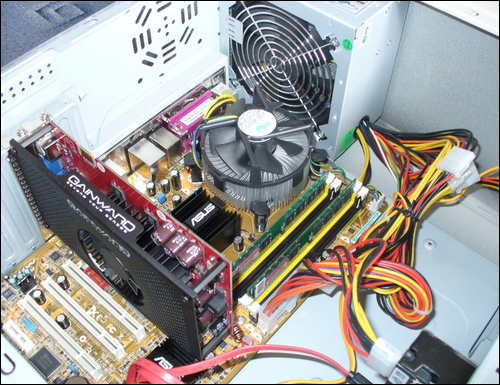

Vnitřní uspořádání kabeláže je rovněž na velmi dobré úrovni. Výrobce veškerou kabeláž „svázal“ kolem hlavního ATX kabelu. Snadnou výměnu vzduchu umožňuje i absence klasických 80 žilových ATA kabelů. Pevný disk i DVD mechanika jsou vybaveny modernějším rozhraním SATA. Zvuk obstarává Realtek ALC88, který je součástí jižního můstku Intel 82801GB ICH7. Zvukové rozhraní podporuje 5.1 kanály, na desce jsou však pouze tři 3,5 mm konektory. Pokud bude uživatel používat např. mikrofonový vstup, neubrání se častému přepojování kabeláže. Pro použití VoIP (Skype apod) proto doporučuji zakoupit USB webcam s integrovaným mikrofonem.

Procesor

Problematiku dvoujádrových procesorů jsme na našich stránkách již popisovali, a proto jen telegraficky. Základem sestavy CC Home je první generace dvoujádrových procesorů Intel Pentium D, které jsou určeny pro základní desky s čipovými sadami i945, i955, i965 apod. Pentium D 820 je dvoujádrový 64-bitový procesor s frekvencí 2,8 GHz. Při výrobě procesoru s jádrem Smithfield byl použit 90nm proces. Jak již bylo řečeno, jeho FSB pracuje na 800 MHz. Popisovaný model Intel procesoru disponuje 2x1MB cache L2 a dvěma 16KB datovými L1 cache. Procesor pracuje s rozšířenou instrukční sadou EM64T (Extended Memory 64 Technology), ale nepodporuje HyperThreading a Intel VT (Virtualization Technology.

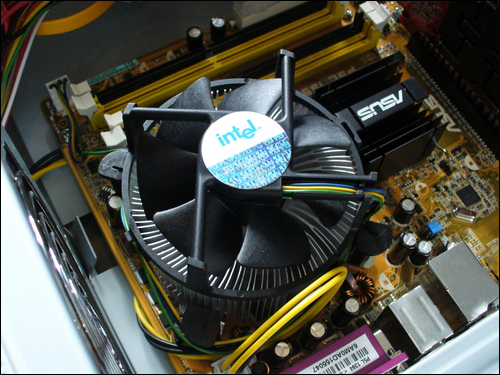

Procesor s boxovaným chladičem

Paměti

Testovaná sestava byla vybavena paměťmi Memory Expert DDR2-533 o celkové kapacitě 1024 MB. Kapacita paměti je dostatečná nejen pro hraní většiny moderních her, ale i pro použití nových Windows Vista. V základní sestavě jsou osazeny dva sloty, a proto je využíván dvoukanálový paměťový přenos (viz testy). Časování pamětí bylo nastaveno na hodnotu 5-5-5-13. Čipset Intel Lakeport i945P umožňuje rozšířit operační paměť až na 4 GB.

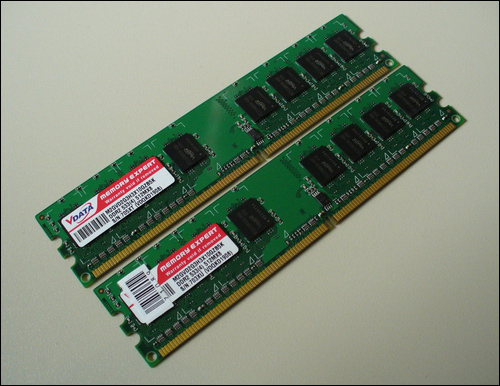

Paměti DDR2-533

Bios a přetaktování

AMI Bios použitý u desky ASUS P5L nenabízí příliš podrobné nastavení parametrů boardu nebo pokročilé možnosti přetaktování. Uživatel na rozdíl od desek Gigabite nebo MSI může ovlivňovat pouze základní nastavení parametrů CPU, čipsetu, PCI-E, pamětí apod. Velmi omezené je zvláště nastavení pamětí.

Bios a přetaktování

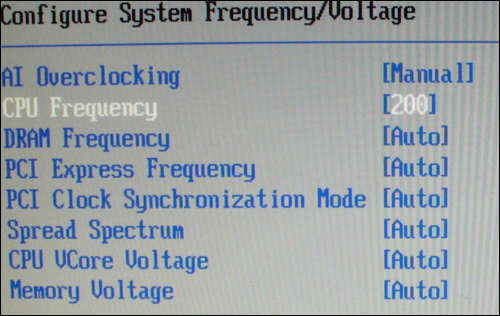

Veškerá nastavení, která souvisí s přetaktováním najdete v menu Advance – AI Overclocking. Hodnotu FSB Bus frekvence můžete nastavovat v rozmezí 100 až 450 MHz po 1 MHz krocích. CPU voltáž lze upravovat od 1,1875V do 1,6V po 0,0125V krocích. Monitoring teplot a otáček větráčků je přístupný v menu Power.

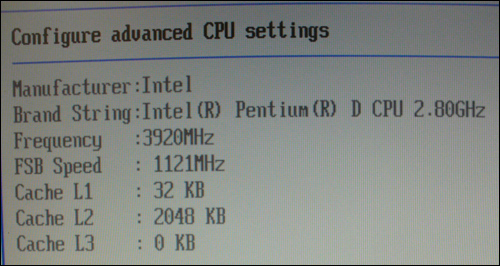

Overclocking – 3,9 GHz

Použité Pentium D 820 bylo poměrně „vstřícné“ k přetaktování a v ryze overclockerských deskách by dosáhlo zajímavých výsledků. V případě desky ASUS P5L byla rychlost FSB zvyšována po krátkých “skocích” z nominální frekvence 200 MHz (800 MHz efektivně). Přetaktováním se frekvence procesoru vyšplhala na cca 3,9 GHz – stabilní FSB 280 MHz (1120 MHz efektivně).

Popisovanýché hodnoty byloy dosaženoy bez jakýékoliv úpravy napájení procesoru nebo čipsetu. Nutno připomenout, že testovaná sestava není určena po skalní overclockery, ale především pro domácí použití, proto lze tento výsledek považovat za uspokojivý.

Grafická karta nVIDIA GeForce Go 7600

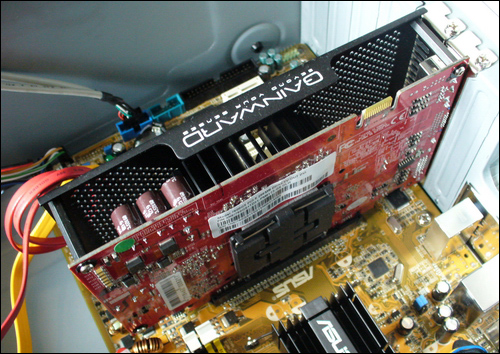

Výkon dvoujádrového systému dobře doplňuje PCI-E grafická karta společnosti Gainward. Jedná se o typ určený pro střední segment trhu - Gainward GF BLISS 8217 7600GS. Jak je patrné z názvu, grafická karta využívá čip nVidia GeForce 7600GS. Odlehčené grafické jádro s označením G73 je taktováno na 500 MHz. Grafický čip disponuje 256 MB GDDR3 paměti s taktem 600 MHz. Čip pracuje s Vertex Shader 3.0 modelem, 12 pixel pipelines a 5 vertex shadery. Jádro je vyráběno 90 nm procesem a obsahuje cca 278 miliónů tranzistorů.

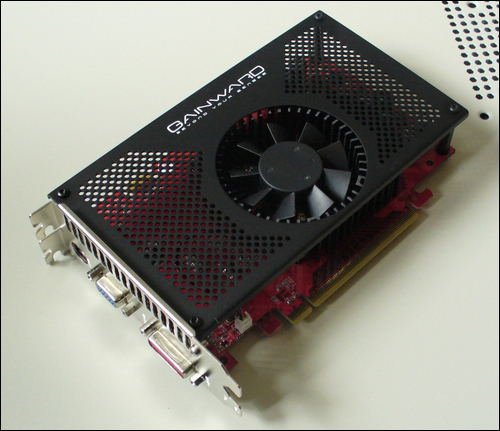

Gainward GF BLISS 8217 7600GS

Výstup je realizován přes DVI a analogový D-Sub, připojení k televizoru umožňuje S-Video. Karta není náročná na spotřebu, vystačí i s napájením z PCI-Ee sběrnice. Grafická karta zabírá v toweru dvě pozice. v toweru. Důvodem je rozměrný ventilátor, který se spolu s chladícími žebry ukrývá pod kovovou konstrukcí. Ventilátor je poněkud hlučnější při startu, naopak při běžném provozu zůstává relativně tichý.

Gainward GF BLISS 8217 7600GS

Pevný disk

Motherboard ASUS P5L nabízí několik možností pro připojení pevných disků a optických mechanik. Deska díky čipsetu Intel Lakeport i945P pracuje se čtyřmi SATA porty a jedním IDE kanálem pro Ultra ATA/100. Základní deska nepodporuje zapojení disků do RAID.

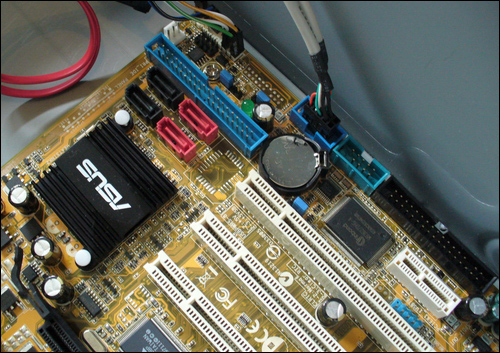

Jižní můstek - SATA a ATA porty

Sestava CC Home je vybavena pevným diskem společnosti Hitachi Deskstar T7K250. Plotny 160 GB disku se otáčejí rychlostí 7200 otáček za minutu. Vyrovnávací paměť je pouze 8 MB, průměrná přístupová doba se pohybuje kolem 8,5 ms. Disk komunikuje na SATA rozhraní „druhé“ generace a nabízí podporu technologií jako NCQ (Native Command Queuing). Provoz disku je poměrně tichý, ve specifikacích je udávána hodnota 2,8 belu.

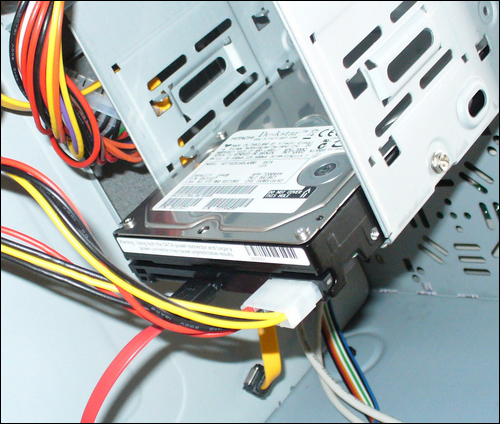

Hitachi Deskstar T7K250

Optická mechanika

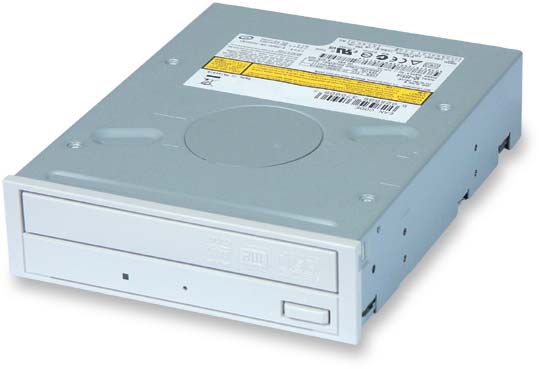

Zajímavé parametry nabízí optická mechanika Optiarc DVD RW AD-7170S, která podporuje rychlost zápisu na DVD±R až 18x, přepis DVD+RW je 8x rychlostní. Podporován je rovněž 8x zápis na dvouvrstvá média DVD±R DL. Mechanika umí zapisovat 12x rychlostně na DVD-RAM disky. Klasická CD-RW média mechanika vypálí 48x. Kvalitu záznamu zajišťuje technologie Active Optimized Power Control (Active OPC), Buffer Underrun, Overspeed a 2 MB buffer. Na závěr nelze opomenout fakt, že mechanika s řadičem komunikuje po SATA rozhraní.

Optiarc DVD RW AD-7170S

Software a výbava

Počítač řady CC Home byl dodán s operačním systémem Windows XP Home. Bezpečnost systému zajišťuje předinstalovaná OEM verze antivirového programu AVG. Všechny důležité ovladače byly aktuální. Zbytek výbavy v podobě dokumentace, záručního listu, médií apod. byl dodán zvlášť ve speciální krabici.

Výbava

Mimo kabelů pro připojení disketové mechaniky, která není součástí sestavy, nabízí Czechcomputer jeden zajímavý bonus. Tím je knížka „První kroky s počítačem“, která méně zdatné uživatele zasvětí do problematiky hardware a softwarové výbavy. Osobně tento krok velmi oceňuji, největším postrachem servisních techniků jsou nepoučení uživatelé.

Doplňková výbava

Testy - systém a procesor

Jako konkurenta k recenzované sestavy CC Home jsem vybral několik sestav, které byly testovány v předchozích recenzích. Jedná se především o sestavy postavené na proslulé desce Gigabyte GA-965P-S3. V rámci objektivity byla zařazena i skládaná sestava s podobným hardware (CPU, GFX) jako recenzovaná CC Home.

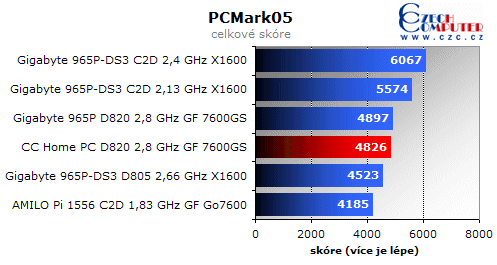

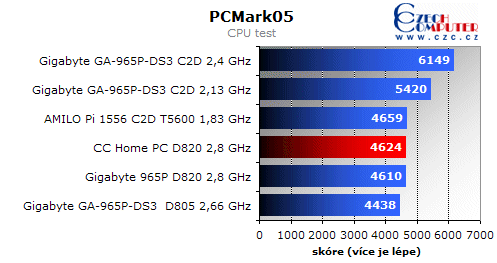

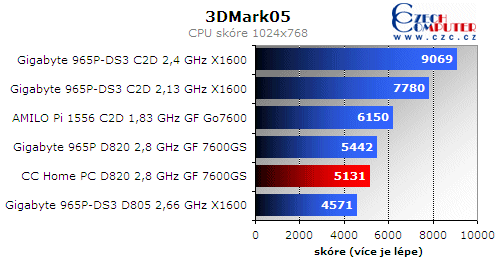

Test - výkon CPU

Souboj mezi oběma generacemi procesorů Intel (Pentium D, Core 2 Duo) dopadl dle očekávání ve prospěch novějších procesorů Core 2 Duo. Mírně lepší výsledky v celkovém hodnocení PCMark05 podala neznačková sestava postavená na desce Gigabyte. Určitou nevýhodou recenzované sestavy CC Home byly slabší DDR2 paměti taktované (pouze) na 533 MHz.

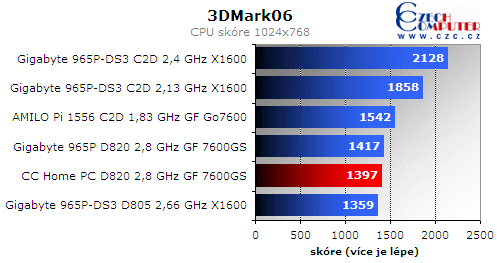

Po stránce hrubého výpočetního výkonu jsou rozdíly mezi deskami ASUS a Gigabyte pouze v jednotkách procent. Překvapivě se v testech 3DMark neprojevil rozdíl v čipsetech i945 x i965 nebo v horších pamětech.

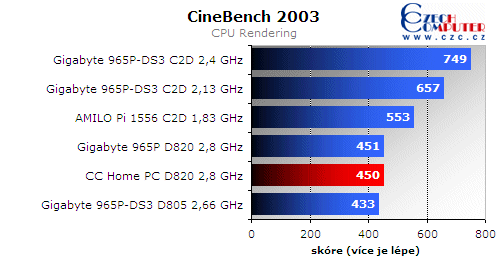

Bez komentáře ponechám výsledky v oblíbeném Cinebech 95 – opět téměř identické výsledky a velký náskok sestav Core 2 Duo.

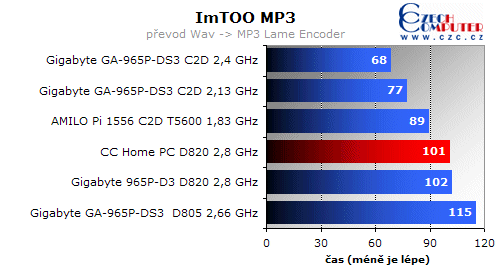

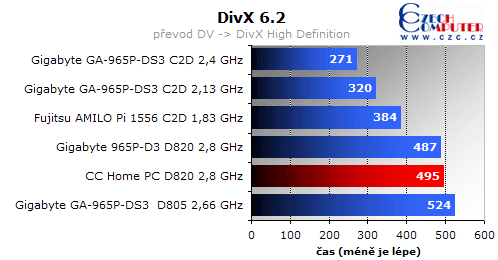

Velmi dobrou představu o reálném výkonu nabízejí testy převodu DivX a MP3. Pro převod videa bylo použito DV video o velikosti cca 1 GB. Převod probíhal v programu VirtualDub. Konverze zvukového WAV souboru do MP3 byla realizována v programu ImTOO (Lame encoder). Rozdíl mezi sestavami je opět zanedbatelný.

Testy pamětí

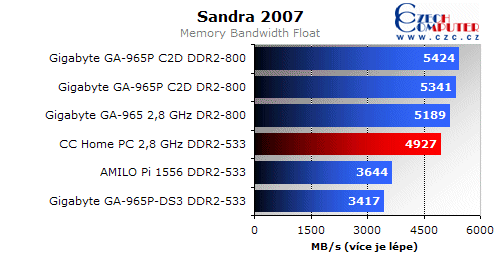

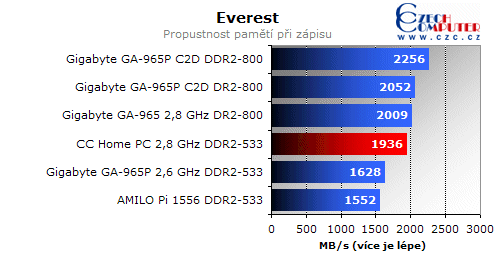

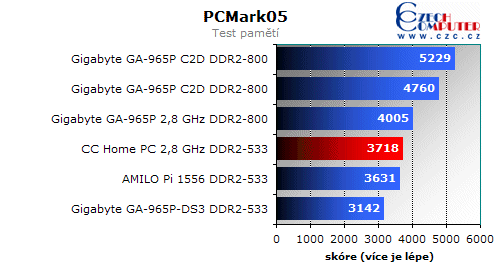

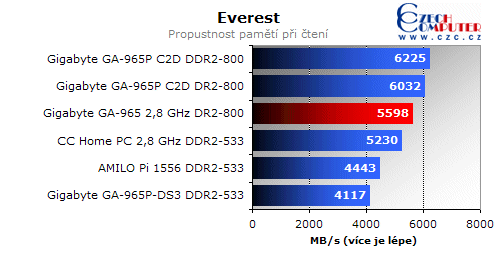

Následující odstavce budou věnovány testům paměťového subsystému. Základní deska ASUS P5L v testované sestavě CC Home byla vybavena dvěma moduly po 512 MB DDR2-533 s latencí 4-4-4-11 a podporou dvoukanálový 128 bit režim. Ostatní desky pracovaly se dvěma 512MB DDR2-800 moduly.

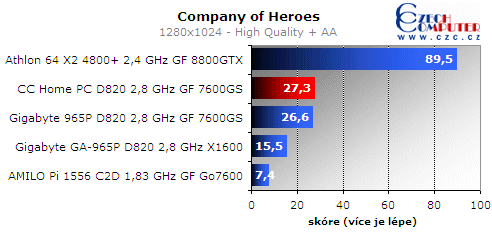

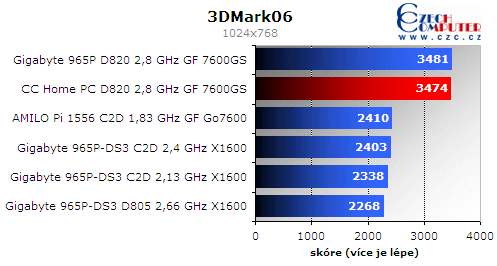

Testy – grafická karta

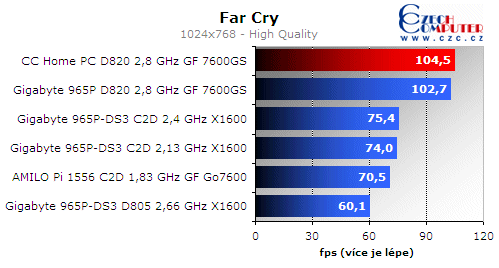

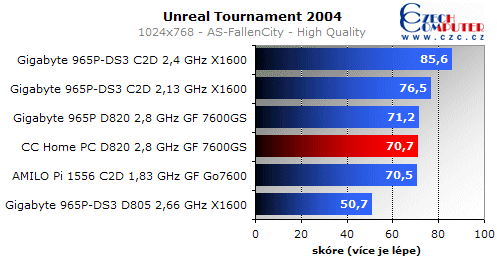

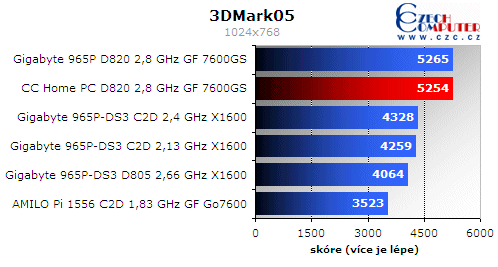

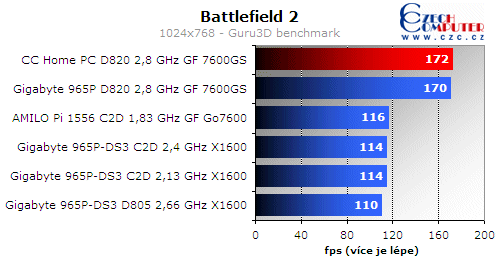

Následující testy prověřily grafický výkon sestavy CC Home. Pro naši potřebu je relevantní především srovnání sestavy CC Home s neznačkovou deskou (Gigabyte), která byla osazena shodným Pentiem D 2,8 a grafickou kartou Gainward GF BLISS 8217 7600GS-256 MB. Ostatní sestavy byly vybaveny zcela odlišným hardware (Pentium D vs Core 2 Duo), včetně slabší grafické karty GigaByte GV-RX16P256D-RH 256MB, postavené na čipu Radeon X1600.

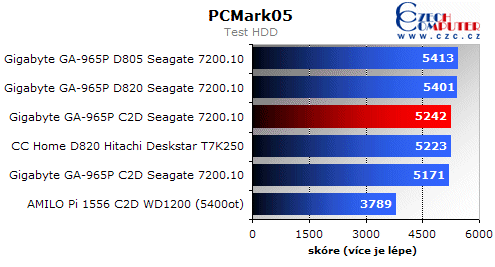

Test – Pevný disk

Testovaná sestava je vybavena 160 GB pevným diskem Hitachi Deskstar T7K250 s 8 MB cache. Menší cache se podepsala na slabším výkonu disku v porovnání s ostatními testovanými sestavami, které byly jednotně vybaveny 320 GB Seagate Barracuda 7200.10 s 16 MB cache. Zajímavé je pozorovat závislost mezi výkonem disku a použitým hardware. Paradoxně nejlepších výsledků dosáhl nejstarší počítač s nejníže taktovaným Pentiem D.

Průměrná rychlost sekvenčního čtení disku se pohybuje kolem 51 MB/s. Výkon disku lze považovat za průměrný.

Závěr

Model CC Home je určen především zákazníkům z řad domácích uživatelů. Hardware počítače CC Home je nejen dobře odladěn, ale nabízí především velmi vyrovnaný výkon. Sestava proto obstojí i při hraní moderních her, což je bezesporu jedna z funkcí „rodinného“ počítače. Dostatečný potenciál v tomto ohledu poskytuje kombinace výkonného dvoujádrového procesoru Pentium D a grafické karty postavené na čipu nVidia GeForce 7600GS.

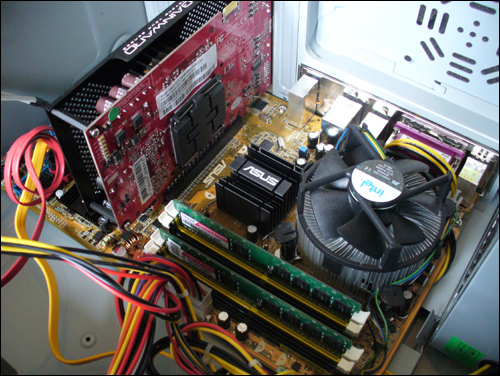

Hardware CC Home

Určité výhrady mám k použité skříni, která není příliš elegantní. Zvláště díky jednoduchému designu čelního panelu a použité bílé barvě. Vzhledem k použitému čipsetu a sběrnici, která komunikuje na 800 MHz je poněkud zarážející použití pouze DDR2-533 pamětí. Cenový rozdíl mezi paměťmi není propastný a pohybuje se v řádech stokorun. Použití DDR2-800 pamětí by přineslo určité zvýšení propustnosti. Naopak velmi kladně hodnotím přítomnost eSATA rozhraní, které v kombinaci s externím rámečkem usnadňuje výměnu dat.

PC Sestava CC Home

Závěrem doporučím sestavu CC Home zákazníkům, kteří hledají nejen rodinný počítač, ale i multimediální sestavu se zajímavou výbavou a dobrým poměrem ceny a výkonu.
